Célula de carga – O que é e como funciona

Tendo em vista a explicação anterior, fica evidente que, se um peso for aplicado em cima da célula de carga, o material é comprimido, sofrendo uma redução dimensional. Se você considerar isso na fórmula da resistência apresentada acima, perceberá que a resistência do extensômetro diminuirá quanto maior for a força aplicada nele, já que, quanto maior a compressão, menor será o valor de “L” (o material é encolhido).

Assim, vai existir uma relação linear entre a força de compressão (peso) e a resistência do extensômetro. E como também existe uma relação linear entre a força peso e a massa do objeto (Fg = m*g), é possível obter o valor da massa aplicando uma correspondência linear no valor medido no extensômetro. Essa correspondência linear não é constante e deve ser encontrada para cada célula de carga.

Aqui tem dois adendos importantes:

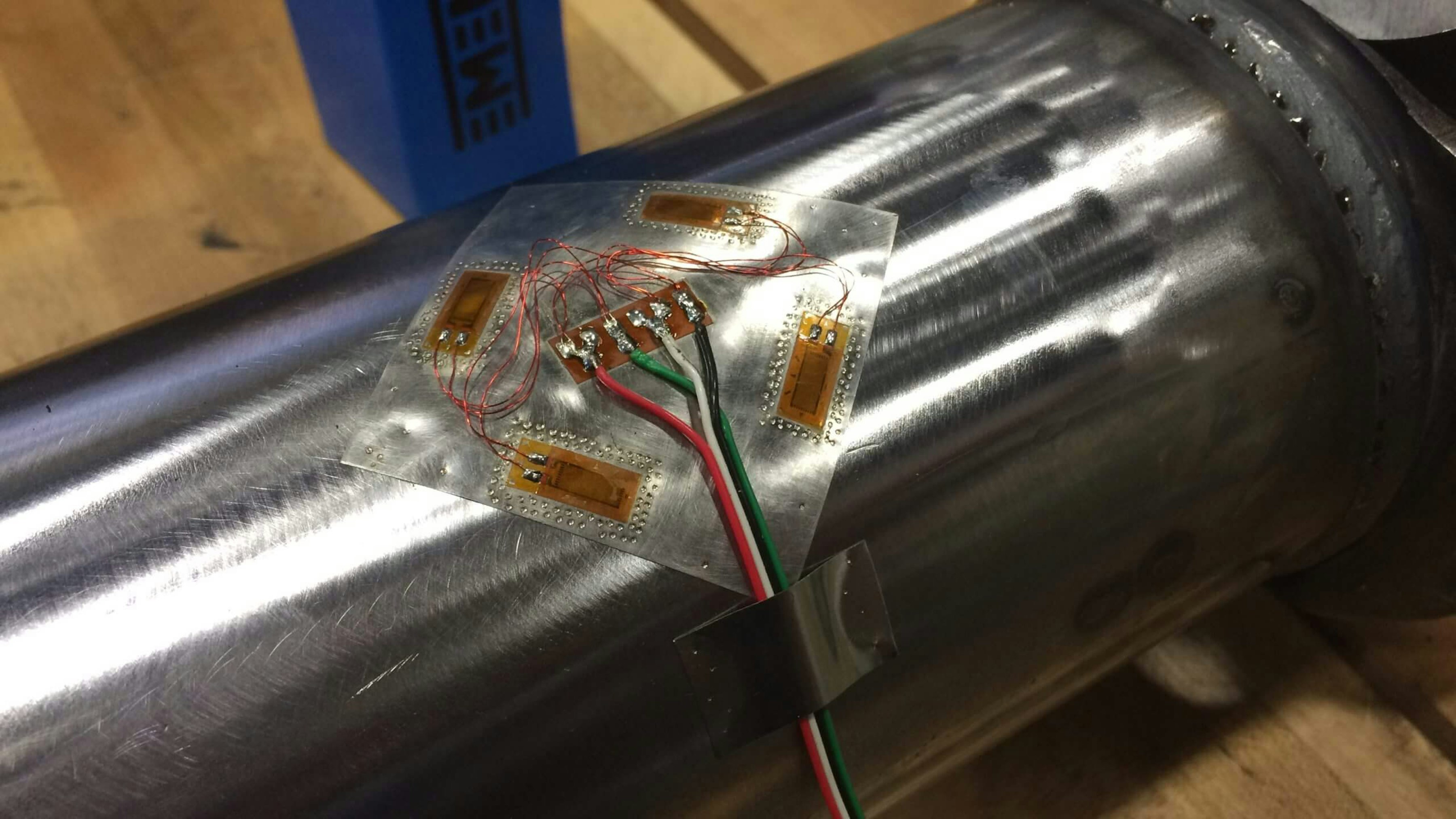

1. O extensômetro não é necessariamente montado no mesmo sentido da força exercida na célula de carga. Ele pode ser montado de tal forma que uma compressão feita na célula de carga é percebida como uma tração no extensômetro. Na própria imagem que mostrei no início do post, a força na célula de carga é feita perpendicular à face em que o extensômetro é instalado, o que faz ele tracionar quando um peso é aplicado. Sendo assim, a resistência medida vai aumentar quanto maior for o peso;
2. O deslocamento do material ao ser comprimido ou tracionado é bem pequeno e imperceptível a olho nu (a não ser que você aplique uma força grande o suficiente para deformar plasticamente a célula de carga). E isso faz com que a variação da resistência do extensômetro seja bem pequena, o que por sua vez, exige um aparelho de medição bem sensível para ler o sinal elétrico.
